Фрезерование является одним из наиболее распространенных процессов обработки в современном производстве. Он включает в себя использование вращающегося режущего инструмента для удаления материала из заготовки, формируя его в желаемую форму с высокой точностью и эффективностью. Качество разреза, скорость работы и даже тип материала, который может быть обработан, в значительной степени зависят от используемого резака. Фрезеры являются сердцем этого процесса, и они бывают разных форм и конструкций, каждый из которых создан для определенной цели.
Для начинающих в обработке разнообразие фрезеров может чувствовать себя подавляющим, но понимание их необходимо для выбора правильного инструмента. В этой статье мы рассмотрим различные типы фрезеров, как они работают, и какие приложения они лучше всего подходят. К концу у вас будет четкое представление о инструментах, которые делают возможным точное фрезерование.
Фрешерский резак - это поворотный инструмент с режущими краями, который удаляет материал с заготовки. В отличие от поворота, когда сама заготовка вращается, при фрезеровании резак вращается, в то время как заготовка обычно фиксируется в положении или движется вдоль контролируемых путей. Форма резака, количество режущих краев и материал резака все влияют на конечный результат обработки.
Резаки обычно изготавливаются из высокоскоростной стали (HSS), карбида или других передовых сплавов, которые могут выдержать тепло и напряжение резки. Они установлены на фрезерных машинах и поставляются в размерах от очень небольших точных инструментов до крупных промышленных резинок. Основные категории фрезетов определяются их геометрией и предполагаемой функцией.

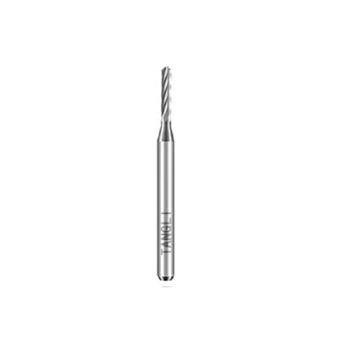

Конечные мельницы, пожалуй, наиболее широко распознаваемый тип фрезерного резака. Они похожи на тренировки, но различаются по одному важному аспекту: в то время как тренировка разрезает только в осевом направлении, конечная мельница может разрезать как осевое, так и радиальное. Это означает, что конечные мельницы являются универсальными инструментами, используемыми для профилирования, профилирования, контурирования и даже погружения в материал.
Конечные мельницы бывают разных форм. Плоские конец мельницы создают острые края и плоские дниты, что делает их идеальными для обработки точных слотов и ступеней. Конечные конец шарика имеют закругленный наконечник, позволяющий им производить гладкие кривые и 3D-поверхности, часто используемые при изготовлении плесени и производстве сложных деталей. Существуют также угловые мельницы, которые сочетают в себе силу округленного края с режущим действием плоского конца, уменьшая износ инструмента и продление срока службы.
Другое важное различие-между односторонними и двойными мельницами. Односторонние мельницы имеют один режущий конец и хвостовик, в то время как мельницы с двойным классом оснащены режущими краями на обоих концах, что позволяет оператору перевернуть инструмент, как только одну сторону изношены, экономя затраты.
Файцевые мельницы представляют собой более крупные резаки, предназначенные в основном для обработки больших плоских поверхностей. Обычно они состоят из центрального тела, в котором содержатся несколько заменяемых режущих вставки, которые делают фактическую резку. Этот дизайн делает Face Mills эффективными и экономичными, поскольку изношенные вставки могут быть заменены без отброса всего резака.
Поскольку они покрывают широкую площадь поверхности с каждым проходом, лицевые мельницы идеально подходят для операций на грубых, выравнивающих заготовки или подготовки поверхности для отделки. Они широко используются в таких отраслях, как автомобильное и аэрокосмическое производство, где большие плоские поверхности должны быть обработаны быстро и точно.
Плаб-мельницы-это длинные цилиндрические резаки, используемые для тяжелой обработки широких поверхностей. В отличие от Face Mills, которые используют несколько вставки, плитные мельницы имеют режущие края по всей окружности. Они часто применяются при обработке больших металлических блоков или в операциях, которые требуют удаления значительного количества материала за один проход.
Несмотря на то, что плитные мельницы менее распространены в небольших мастерских из -за их размера, в тяжелой промышленной обработке остаются необходимыми. Их способность справляться с требовательными операциями делает их подходящими для стальных прокатных мельниц и производственных сред, где эффективность является ключевой.
Боковые и лицевые резаки представляют собой специализированные инструменты, предназначенные для разрезания слотов и канавок. Они напоминают круглые пилы, но они толще и сильнее, с режущими зубами не только на периферии, но и по бокам. Эта функция позволяет им разрезать как ширину, так и глубину слота за один проход.
Эти резаки часто используются при резке подруга, обработке Т-слота и приложениях, где требуются точные канавки. Они доступны как в прямых, так и в шахматных конфигурациях зубов, с ошеломленными зубами, предлагающими более плавную резку и уменьшенную вибрацию во время обработки.
Режущие средства - это простые, но эффективные инструменты, часто используемые для обработки плоских поверхностей с высокой точностью. Они состоят из одноточечного режущего инструмента, установленного на вращающемся держателе. В отличие от мульти-резаков, резаки мух разрезаны по одному краю за раз, которые могут производить превосходную поверхность, если они используются правильно.
Несмотря на медленнее по сравнению с мельницами для лица, мух популярны в небольших мастерских и инструментальных помещениях из-за их универсальности и экономической эффективности. Их можно легко настроить с помощью различных битов инструментов, что делает их адаптируемыми для различных материалов и требований к поверхности.
Полые мельницы встречаются реже, но очень полезны в конкретных операциях. Они представляют собой трубчатые резаки с режущими краями на внутренней поверхности, предназначенные для оборудования внешнего диаметра цилиндрических заготовков. По сути, они работают как салон, формируя валы и круглые компоненты.
Полые мельницы часто используются для получения постоянных диаметров при обработке винтов, производстве болтов или операциях, где точность во внешних измерениях имеет решающее значение.
Тортовые мельницы - это специализированные резаки, используемые для машинного потока в отверстия. В отличие от TAP, которые вырезают потоки, образуя их за один проход, нить мельницы постепенно вырезают профиль потока с несколькими проходами, предлагая больше управления и точности.
Одним из основных преимуществ фрезерного фрезерования является универсальность. Один инструмент может создавать потоки разных диаметров, если шаг одинаков. Это делает их особенно ценными в обработке ЧПУ, где важны точность и гибкость.
Резервутые резаки предназначены специально для производства передач. Они бывают разных профилей, чтобы разрезать зубчатые зубы различных форм, такие как шестерни, конические зубчатые колеса или спиральные шестерни. Эти резаки тщательно спроектированы в соответствии с геометрией, необходимой для правильной передачи и производительности.
Резка снаряжения - это высокоспециализированное поле, и используемые резаки должны обеспечить чрезвычайную точность. Даже небольшие ошибки в форме зубов могут привести к быстрому износу и сбои при нагрузке, поэтому режущими средствами передаются очень плотные допуски.
Девеловые резинки используются для создания слотов с ласточками, которые обычно используются в дизайне станка и деревообработке. Эти резаки имеют угловые стороны, которые производят характерный трапециэидальный профиль косой соединения. В металлической обработке режущики для ласточкиков часто используются для компонентов скольжения машин, таких как держатели инструментов и направляющие.
Поскольку форма ласточка обеспечивает сильную механическую блокировку, эти резаки играют важную роль в приложениях, требующих прочных и точных суставов.
Несмотря на то, что ранее упоминался как тип конечной мельницы, резаки с носом заслуживают особого внимания из -за их важности в современном производстве. Их округлые кончики делают их незаменимыми для 3D -контуры, сложной обработки плесени и скульптурных поверхностей. Такие отрасли, как аэрокосмическая, автомобильная и изготовление матрицы, в значительной степени полагаются на шариковые носы для получения аэродинамических поверхностей и сложных полостей.
Резаки для носа шарика также ценятся для снижения концентраций напряжений в острых углах, что помогает улучшить как внешний вид, так и прочность обработанных деталей.
Резаки с Т-слотом предназначены для создания Т-образных канавков, часто встречающихся в станках и приспособлениях для владения рабочими. Эти слоты позволяют зажимам и болтам для твердого обеспечения заготовки во время обработки. Резаки с Т-слотом имеют узкую шею и более широкую режущую головку, что позволяет им эффективно разрезать подкопку слота.
Их дизайн делает их незаменимыми в настройках семинаров, обеспечивая безопасное и эффективное использование машин и инструментов.
Выбор правого резака так же важен, как и в эксплуатации самой машины. Такие факторы, как тип материала, необходимая поверхностная отделка, глубина разреза и мощность машины, все влияют на выбор. Для обороты больших поверхностей может быть лучшим, а замыслова, в то время как замысловатые профили вызывают конечные мельницы или носовые носы. Для слотов и канавки необходимы резаки для боковых и лицевых или резак с Т-слотом, в то время как резьбовые мельницы и режущие шестерни зарезервированы для специализированных применений.
Материал резака также имеет значение. Карбидные инструменты длится дольше и сокращаются быстрее, но дороже, в то время как высокоскоростная сталь более доступна и подходит для менее требовательных операций. В современной обработке с ЧПУ нарезанные резаки с нитридом титана или другими защитными слоями широко используются для продления срока службы инструмента и улучшения производительности.
Фрезеры - незамеченные герои обработки. От простых конечных мельниц до специализированных резаков для передачи, каждый тип играет уникальную роль, которая делает возможным современное производство. Понимание этих инструментов помогает машинистам выбирать правильный резак для работы, повышение эффективности, точности и качества поверхности. Несмотря на то, что разнообразие может показаться ошеломляющим поначалу, оно отражает сложность современных задач обработки, где ни один резак не может удовлетворить все потребности.
Короче говоря, типы фрезеров включают в себя конечные мельницы, мельницы для лица, плитные мельницы, боковые и резаки для лица, резаки, полые мельницы, нидиковые мельницы, ножницы для передачи, режущие ласточки, а также резаки с Т-слотом. Каждый приносит свои сильные стороны, и при разумном выборе они позволяют производителям создавать все, от простых слотов до сложных аэрокосмических компонентов. Мастерство этих инструментов является краеугольным камнем точной инженерии, и их важность не может быть переоценен в мире резки металла и за его пределами.
