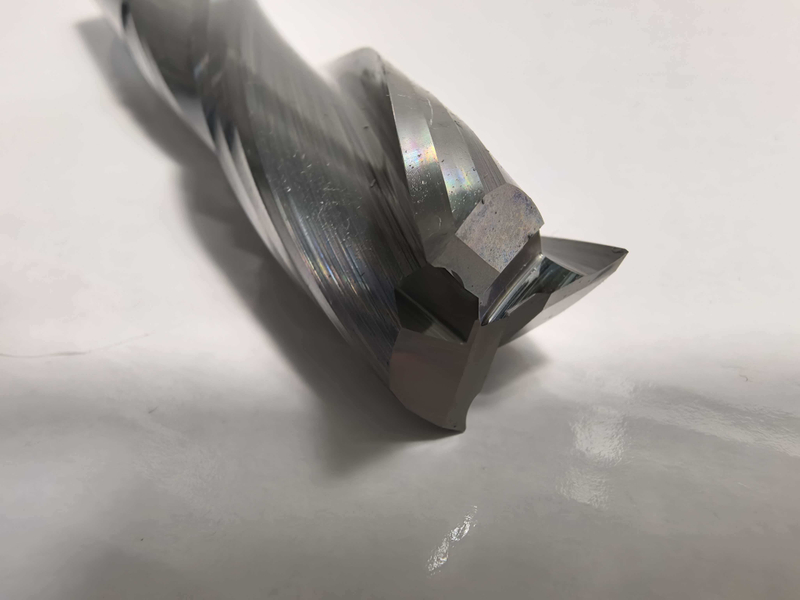

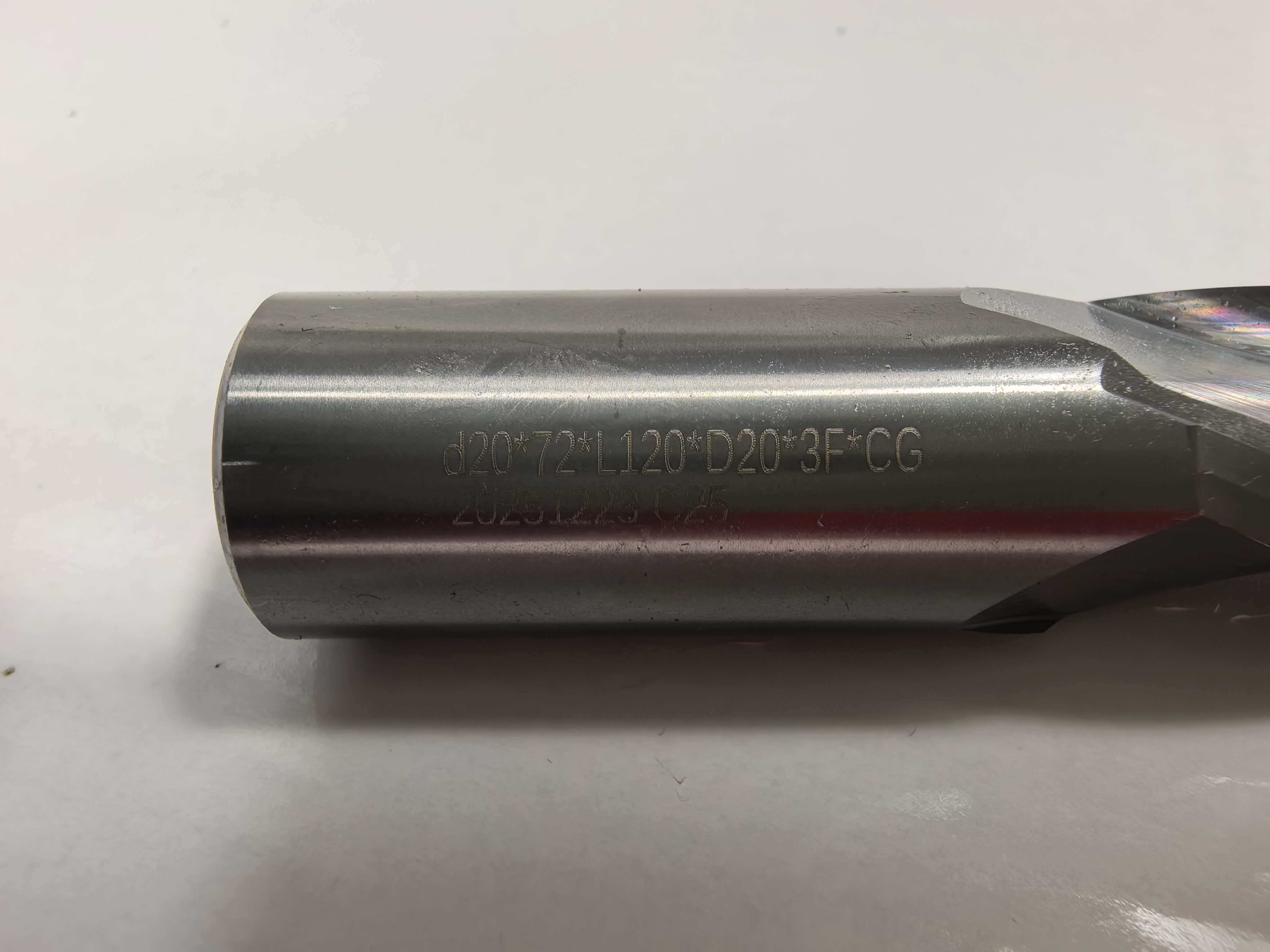

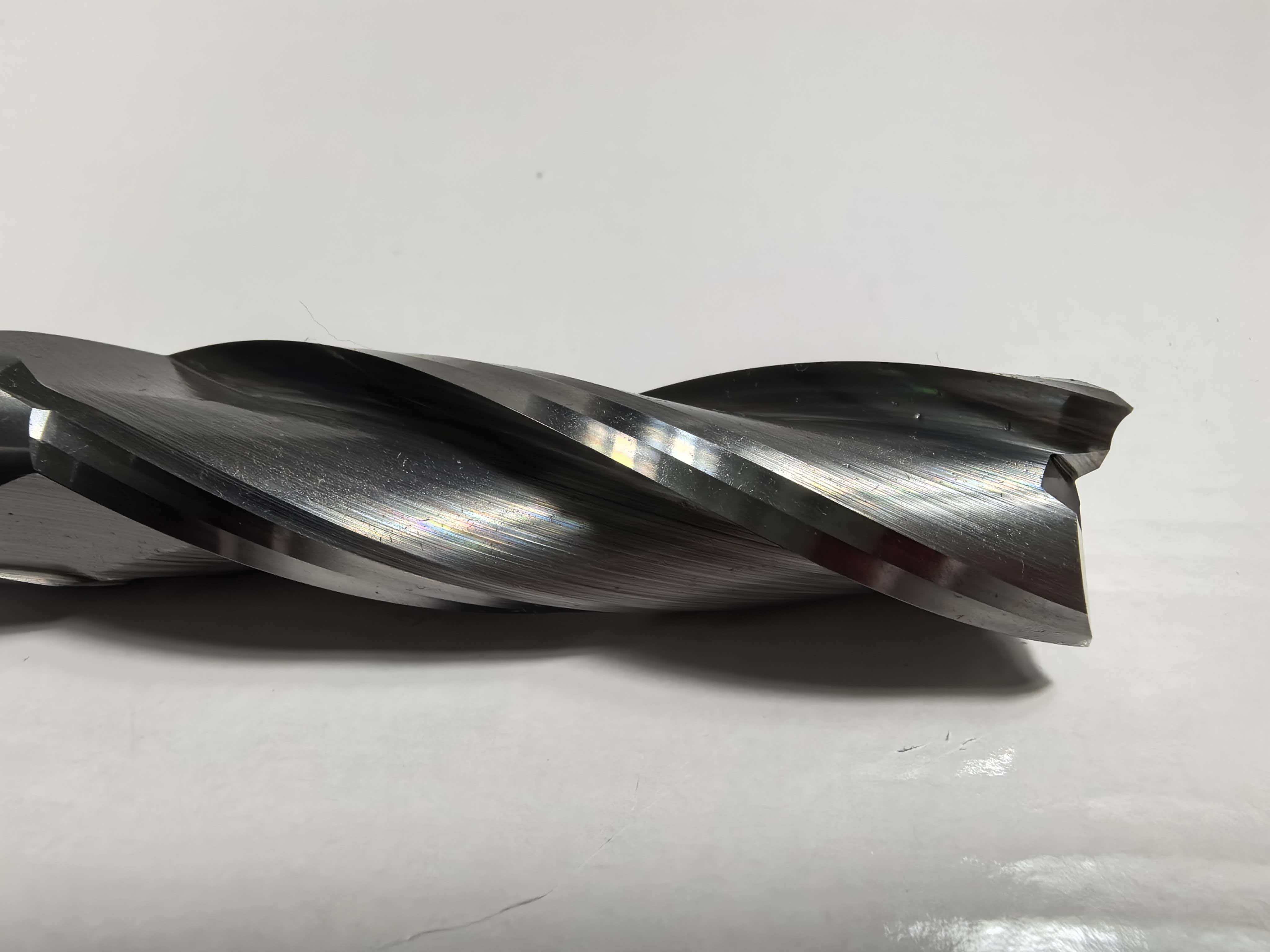

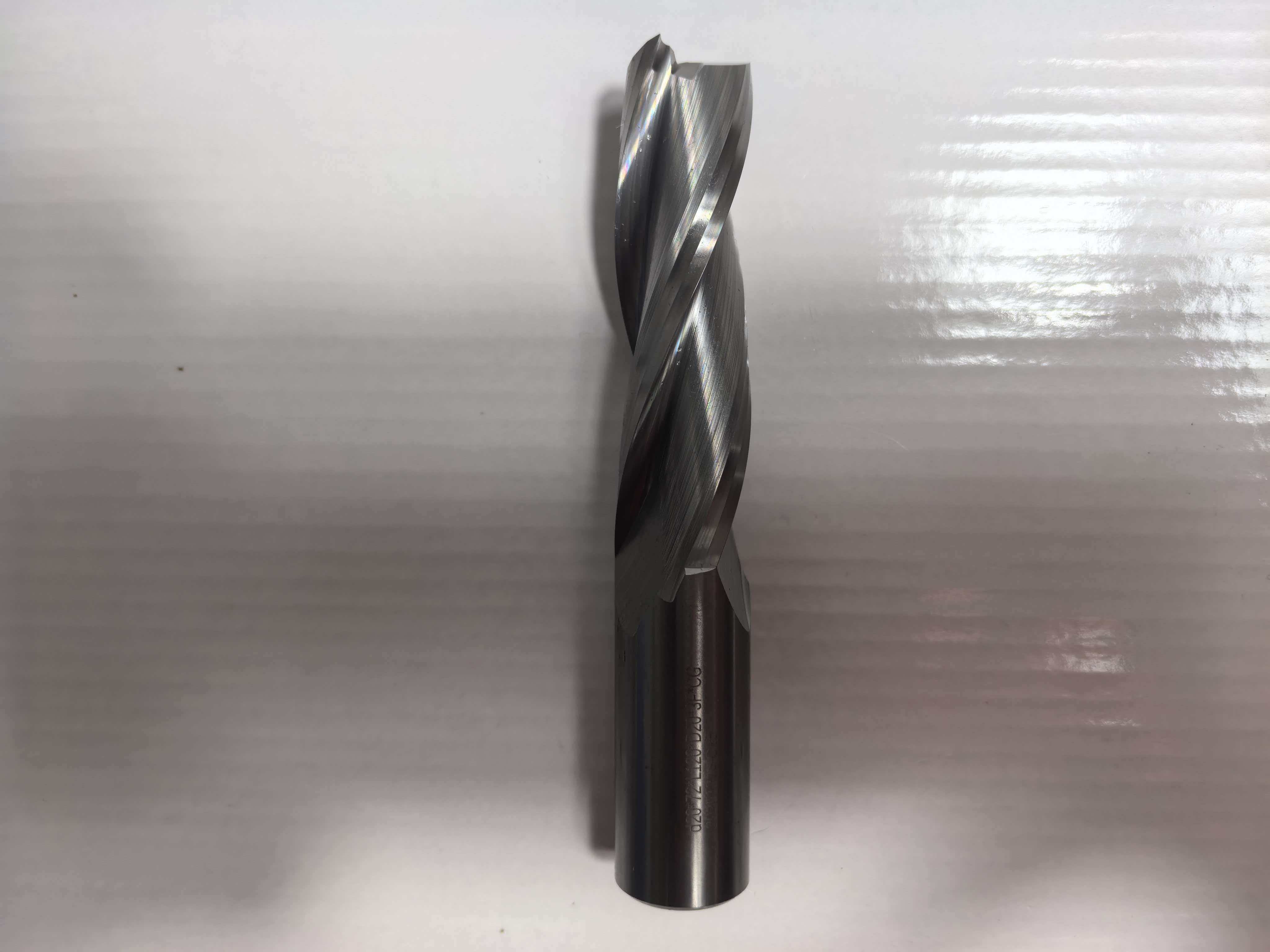

Концевые фрезы из карбида вольфрама (финишные концевые фрезы)

Описание продукта

Карбид вольфрама (WC): композитный материал, состоящий из частиц карбида вольфрама, связанных связующим веществом из кобальта (или другого металла). Это не «цельный карбид» в чистом смысле, а спеченный керамико-металлический композит. Это придает ему чрезвычайную твердость (значительно тверже, чем HSS) и отличную износостойкость.

Концевые фрезы для чистовой обработки из карбида вольфрама — это прецизионные режущие инструменты, используемые в станках с ЧПУ (числовое программное управление) и ручных фрезерных станках для достижения окончательных размеров и чистоты поверхности, указанных в чертеже. В отличие от концевых фрез для черновой обработки, которые предназначены для быстрого удаления материала, концевые фрезы для чистовой обработки разработаны для точности, точности и превосходного качества поверхности.

Концевая фреза для чистовой обработки — это специализированный режущий инструмент, используемый для достижения окончательных точных размеров и высококачественной обработки поверхности обрабатываемой детали. После того, как концевая фреза для черновой обработки удаляет основную часть материала, концевая фреза для чистовой обработки выполняет окончательный, более легкий рез для достижения требуемых допусков детали и гладкости поверхности.

Ключевые преимущества для отделочных операций

Высокая твердость и износостойкость: основное преимущество. Он противостоит абразивному износу, возникающему во время чистовой обработки, а это означает, что режущая кромка дольше остается острой. Это обеспечивает стабильное качество обработки многих деталей и более длительный срок службы инструмента.

Высокая жесткость (модуль упругости): карбид примерно в 3 раза жестче стали. Он гораздо меньше прогибается (сгибается) под действием сил резания. Это очень важно для чистовой обработки, поскольку прогиб приводит к ухудшению качества поверхности, вибрациям и потере точности размеров.

Прецизионная шлифовка: концевые фрезы для чистовой обработки имеют очень жесткие допуски по диаметру, биению и качеству кромки. Канавки и режущие кромки тщательно шлифуются и часто полируются.

Распространенные типы и геометрии для чистовой обработки

Геометрия так же важна, как и материал. Общие типы включают:

Квадратный конец (плоский конец): для отделки вертикальных стен и плоского днища. Самая распространенная чистовая фреза общего назначения.

Сферическая головка: необходима для обработки 3D-контуров, форм и сложных органических форм. Радиус обеспечивает плавные переходы между проходами.

Угловой радиус (бычий нос): имеет радиус на углах. Сочетает в себе преимущества фрез с квадратными и шаровыми концами. Радиус укрепляет вершину (уменьшая сколы) и обеспечивает лучшую обработку вертикальных стенок, чем концевая фреза с острыми углами и квадратными концами.

Геометрия, специфичная для чистовой обработки

Больше канавок (например, 4, 5, 7 или даже 10): это обеспечивает более высокую скорость подачи при сохранении небольшого количества стружки, что является ключевым моментом для чистовой обработки. Необходимо рассмотреть возможность эвакуации стружки.

Большие углы спирали (~ 40–45°): Обеспечивает срез, снижает силы резания и улучшает качество поверхности стен.

Полированные или заточенные режущие кромки: обработка кромок микроразмера, которая помогает предотвратить наросты на кромке (BUE) и способствует более чистому резу.

Ключевые критерии выбора

Материал для обработки: (самый важный фактор)

Алюминий/цветные металлы: обратите внимание на острые, полированные края и большой угол спирали. Для удаления стружки обычно используются 2 или 3 канавки.

Сталь/железо/сплавы: используйте инструменты с прочной заточенной кромкой и умеренной спиралью. Типично большее количество флейт (4-7).

Жаропрочные сплавы/нержавеющая сталь: требуют очень прочной кромки, изменяемого шага спирали/шага для борьбы с вибрацией и часто специальных покрытий.

Закаленные стали (>45 HRC): «Твердое фрезерование» требует специальной прочной твердосплавной основы и определенной геометрии/покрытия.

Советы по применению для достижения наилучших результатов

Легкое радиальное зацепление (шаг): при чистовой обработке шаг небольшой — обычно 5–15 % от диаметра инструмента. Для превосходной обработки используйте шаг, даже меньший, чем радиус угла инструмента на сферической головке.

Высокая скорость, низкая стружкоотдача: используйте силу твердого сплава. Используйте высокие обороты и запрограммированную скорость подачи, что приводит к получению небольшой и постоянной толщины стружки.

Попутное фрезерование: почти всегда используется для чистовой обработки, чтобы добиться наилучшего качества поверхности и увеличения срока службы инструмента.

Максимизируйте жесткость: используйте инструмент минимальной длины, высококачественный держатель (например, гидравлический или термоусадочный) и убедитесь, что заготовка надежно закреплена.

Концевая фреза из карбида вольфрама — это прецизионный инструмент в мире фрезерования. Сочетание сверхтвердого материала, жесткой конструкции и специальной геометрии позволяет машинистам достигать идеальной обработки поверхности и жестких допусков, необходимых для высококачественных деталей, форм и компонентов аэрокосмической промышленности. Правильный выбор и применение являются ключом к раскрытию их полного потенциала.

Концевые фрезы из карбида вольфрама — это прецизионные режущие инструменты, предназначенные для финальных проходов обработки, в которых особое внимание уделяется исключительному качеству поверхности, жестким допускам и точности размеров, а не агрессивному удалению материала. Они являются идеальным инструментом для получения «обработанных» качественных поверхностей.
