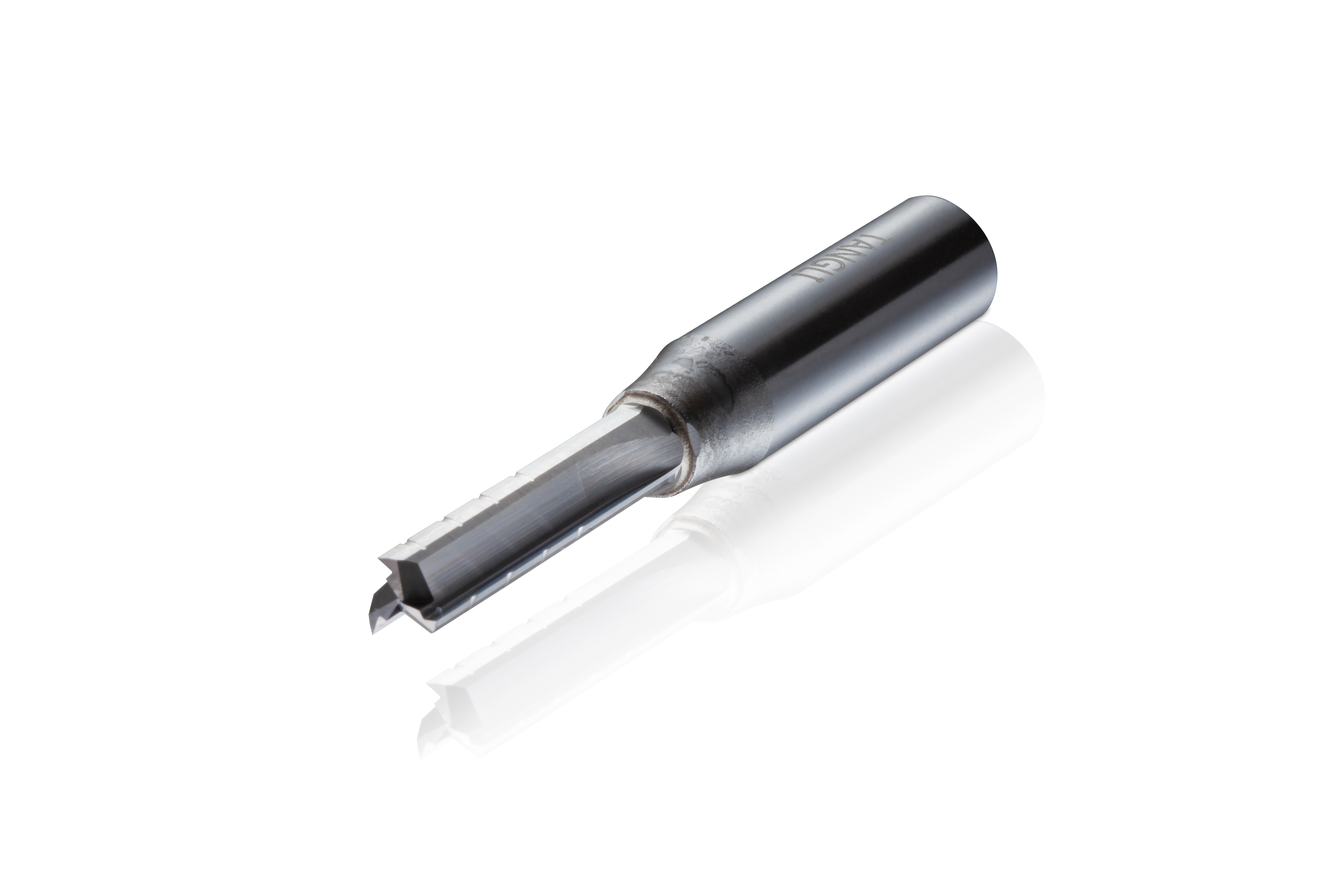

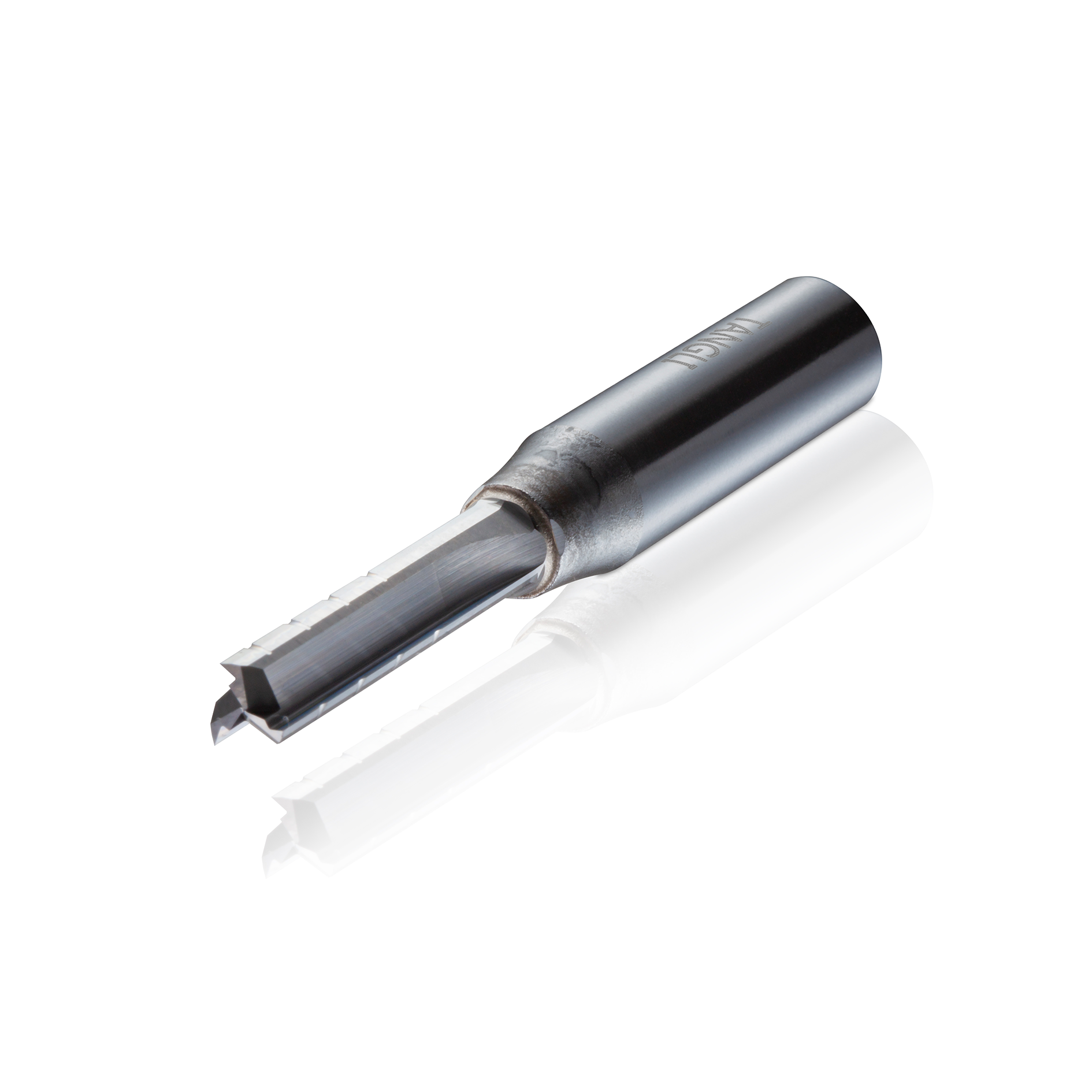

Фреза TCT для промышленного фрезерования: 3-х канавка для стружколома, прямая фреза

Объёмная фрезерная обработка абразивных материалов на станках с ЧПУ часто приводит к неприятным компромиссам в цехах. Вы постоянно балансируете агрессивную подачу с приемлемым качеством резки и общим сроком службы инструмента. Работа с плотными композитами, такими как МДФ, меламин и ламинат высокого давления, быстро разрушает стандартные прямые насадки. Они вызывают сильные выдиры, забивают каналы пылью и выделяют чрезмерное тепло на высоких скоростях машины. Твердосплавные варианты быстро решают некоторые проблемы резки, но они становятся непомерно дорогими для операций профилирования большого диаметра.

Мы оценим конкретные механические преимущества и реалии повседневной реализации модернизации вашей текущей стратегии оснастки. Вы узнаете, как переход к специализированному проектированию меняет рабочие процессы тяжелого производства. Мы изучим точные принципы проектирования, необходимые настройки параметров ЧПУ и практические преимущества для требовательных приложений. Модернизация шпинделя требует глубоких знаний геометрии и материаловедения. Вы узнаете, как максимизировать окупаемость инвестиций за счет более разумного выбора инструментов.

Ключевые выводы

• Преимущество геометрии: конструкция стружколома в шахматном порядке снижает нагрузку на шпиндель и рассеивает тепло за счет разрезания отходов на более мелкие частицы, а не на сплошные полосы.

• Оптимальная зона количества канавок: Фреза с 3 канавками обеспечивает более высокую скорость подачи, чем сверло с 2 зубьями, и лучшую эвакуацию стружки, чем сверло с 4 канавками.

• Соотношение цена-качество: конструкция с напайками из карбида вольфрама (TCT) сочетает в себе амортизирующие свойства стального корпуса с износостойкостью твердого сплава, снижая стоимость погонного фута при абразивном фрезеровании.

• Эксплуатационные требования: Требуется строгое соблюдение расчетных нагрузок на стружку; недостаточная подача приведет к деградации карбида из-за тепла трения.

Механика стружколома с 3 канавками

Стандартные режущие кромки непрерывно разрезают материал. Это действие создает длинную непрерывную стружку в процессе фрезерования. Эта крупная стружка быстро заполняет канал среза. Как только канал наполняется отходами, трение немедленно возрастает. Тепло не может эффективно покинуть зону резки. Высокая температура размягчает твердосплавную кромку и обжигает заготовку.

Смещенные режущие кромки полностью нарушают непрерывность процесса резания. Стружколомное сверло имеет стратегические зазоры по своему режущему профилю. Эти зазоры заставляют инструмент разрезать отходы на мельчайшие, легко управляемые частицы. Мелкие частицы быстро удаляются через пылесборник. Они никогда не остаются достаточно долго, чтобы плотно закрыть разрезанный канал. Такая быстрая эвакуация значительно снижает риск поломки инструмента. Это также предотвращает неприглядное пригорание заготовки при тяжелых проходах.

Выбор правильного количества флейт меняет все. Геометрия с одной или двумя канавками обеспечивает большой объем удаления стружки. Однако им не хватает стабильности при высоких скоростях подачи. Конструкции с четырьмя канавками работают невероятно плавно. Тем не менее, им не хватает физического пространства между канавками для очистки больших объемов композитной пыли.

Трехзубая фреза занимает идеальное механическое место. Он обеспечивает значительно более высокую скорость подачи, чем стандартный двухзубой инструмент. Три точки контакта постоянно контактируют с материалом во время вращения шпинделя. Такое постоянное взаимодействие идеально стабилизирует инструмент при резке. Это значительно снижает вибрацию и полностью устраняет гармоническую вибрацию. Вы можете ускорить работу своего станка с ЧПУ, сохраняя при этом безупречную обработку кромок.

Отклонение нарушает допуски детали и неожиданно ломает инструменты. Боковая сила давит на боковую часть долота во время движения. Ступенчатая геометрия стружколома естественным образом снижает сопротивление резанию. Сочетание трех канавок создает прекрасно сбалансированную радиальную силу. Шпиндель испытывает гораздо меньшую боковую нагрузку. Подшипники служат дольше, а размеры выреза остаются абсолютно точными по всему листу.

TCT против цельного твердого сплава: стоимость и реалии применения

Понимание архитектуры инструмента поможет вам принимать более разумные решения о покупке. Твердосплавный инструмент состоит из одного блока из закаленного материала. Он режет исключительно хорошо, но имеет присущие ему физические ограничения. И наоборот, фреза tct фрезы 3 использует высокоэффективный гибридный подход к конструкции. Производители сначала обрабатывают корпус из высокопрочной стали. Затем они припаивают специальные твердосплавные вставки непосредственно к этому гибкому сердечнику.

Эта гибридная архитектура материала обеспечивает невероятную ударопрочность. Промышленные нагрузки создают огромную нагрузку на высокоскоростные инструменты. Твердый сплав остается чрезвычайно хрупким при внезапном ударе. Если твердое сверло попадает в твердый узел, он часто мгновенно ломается. Карманы из смолы и скрытые несоответствия материала разрушают хрупкие края.

Стальные корпуса слегка прогибаются под такими же тяжелыми нагрузками. Эта микроскопическая гибкость действует как встроенный амортизатор. Инструмент выдерживает резкие изменения плотности дешевой фанеры или композитных панелей. Во время длительных производственных циклов вы сталкиваетесь с гораздо меньшим количеством катастрофических отказов инструментов. Меньшее количество поломок означает более продолжительное время безотказной работы всего цеха.

Экономическая жизнеспособность имеет большое значение в условиях больших объемов производства. Вы должны сбалансировать первоначальные капитальные затраты и текущие операционные расходы. Цельнотвердосплавные сверла требуют огромных первоначальных инвестиций. Эта премиальная цена имеет смысл для крошечных кусочков гравировки. Однако затраты растут в геометрической прогрессии по мере увеличения диаметра инструмента.

Для долот большего диаметра, превышающих 1/2 дюйма или 12 мм, преобладает конструкция TCT. Вы платите часть цены твердого сплава. Напаянные твердосплавные кромки по-прежнему обеспечивают исключительную износостойкость при абразивной резке. Этот подход идеально подходит для операций, в которых отдача от дорогостоящего инструмента снижается. Вы перестанете платить высокие цены за инструменты, предназначенные для работы со скрытыми скобами или плотными клеевыми линиями.

Идеальные варианты использования промышленной фрезы

Вы должны строго подбирать свои инструменты в соответствии с вашими повседневными материалами. Промышленная фреза отлично подходит для очень специфических производственных условий. Абразивные композиты представляют собой наиболее распространенное применение этой геометрии. МДФ, ДСП и меламин содержат агрессивные клеи и абразивные смолы. Стандартные прямые кромки быстро тупятся при резке таких плотных листов. Сегментированная режущая способность легко разрушает абразивные волокна. Край остается острее в течение гораздо более длительного времени.

Фанера и натуральные лиственные породы также получают огромную выгоду от этого дизайна. Поперечные разрезы традиционно вызывают серьезные выдиры деликатного шпона. Стандартные биты тянут и разрывают волокна древесины вверх. Стружколомы обеспечивают локальное срезающее действие. Они разрезают пучки волокон на крошечные секции, прежде чем они смогут расколоться. Вы получаете исключительно чистые верхние и нижние края дорогой шпонированной фанеры.

Рассмотрите следующие оптимальные варианты использования для вашей повседневной деятельности:

• Высокоскоростная раскладка шкафов из ДСП с меламиновым покрытием.

• Быстрое профилирование толстых дверей и конструктивных элементов из МДФ.

• Сквозная плотная берёзовая фанера для внутренних каркасов мебели.

• Прорезные операции в ламинированных коммерческих материалах для столешниц.

Однако вы должны признать явные механические ограничения для поддержания эксплуатационной надежности. Стружколомная геометрия оставляет микроскопические борозды на кромке реза. Эти следы мгновенно исчезают при кромкооблицовке или шлифовке. Тем не менее, они портят сверхглянцевый акрил. Не используйте этот инструмент для чистовой обработки прозрачного пластика. Кроме того, цветные металлы, такие как алюминий, требуют специального инструмента. Для работы с этими конкретными материалами вам понадобится цельная твердосплавная О-образная канавка со сплошной кромкой. Всегда подбирайте сверло точно в соответствии с требованиями к отделке.

Реалии реализации: подачи, скорости и параметры ЧПУ

Обновление вашего инструмента требует немедленного изменения параметров вашего программного обеспечения ЧПУ. Расчет правильной загрузки микросхем остается основным показателем ежедневного успеха. Нагрузка стружки определяет точную физическую толщину материала, удаляемого каждой канавкой за оборот.

Многие операторы допускают критическую математическую ошибку. Они переходят с двухзубых на трехзубые, но скорости подачи остаются одинаковыми. Инструмент с тремя канавками требует увеличения скорости подачи на 33% по сравнению с инструментом с двумя канавками, работающим при той же частоте вращения. Если вы не увеличите скорость станка, толщина стружки упадет до опасно низкого уровня.

Тепло действует как главный враг режущих инструментов. Если скорость подачи упадет слишком низко, режущая кромка будет тереться о материал, а не вгрызаться в него. При трении мгновенно генерируется огромное тепло трения. Это тепло разрушает твердосплавную связку и преждевременно разрушает сверло. Сегментированная конструкция, безусловно, снижает выделение тепла. Однако механические преимущества не могут исправить серьезные неверные параметры ЧПУ. Вы должны запрограммировать агрессивную скорость подачи, чтобы инструмент оставался холодным.

Для работы трехзубым сверлом с необходимой оптимальной скоростью подачи требуется значительная мощность. Стружколомы определенно снижают общее сопротивление резанию. Тем не менее, быстрое вдавливание трех канавок в плотный материал требует соответствующего крутящего момента шпинделя. Убедитесь, что ваш фрезерный станок с ЧПУ обладает достаточной мощностью. Слабый шпиндель остановится или потеряет обороты в таких агрессивных условиях резания. Всегда проверяйте характеристики вашей машины перед программированием высокоскоростного раскроя.

Включение вашей долота TCT Straight Bit в шорт-лист: критерии оценки качества

Не все режущие инструменты одинаково хорошо работают в цеху. При выборе необходимо оценить конкретные производственные детали прямого сверла TCT . Визуальный осмотр редко выявляет истинную структурную целостность инструмента.

Во-первых, потребуйте подробностей о процессе пайки. Соединение между стальным корпусом и твердосплавной вставкой выдерживает огромные нагрузки. Ищите пайку тройной фольгой серебро-медь-серебро. Этот особый трехслойный припой действует как микроскопическая подушка. Он поглощает жестокие ударные нагрузки между жесткой сталью и твердым сплавом. Дешевая однослойная пайка быстро выходит из строя под действием сильных боковых сил.

Во-вторых, проверьте точную марку твердого сплава, используемого на пластинах. Промышленные условия требуют исключительного сохранения кромки. Укажите инструменты, изготовленные из микрозернистого или субмикрозернистого твердого сплава. Твердый сплав класса C3 или C4 обеспечивает необходимую твердость, чтобы выдерживать абразивные клеевые линии. Стандартный коммерческий карбид в ДСП слишком быстро тускнеет.

В-третьих, проверьте гарантии допуска биения. Общее показание индикатора (TIR) ​​измеряет, насколько идеально концентрично вращается инструмент. Высококачественные промышленные биты должны гарантировать TIR менее 0,002 дюйма. Чрезмерное биение означает, что одна канавка выполняет всю тяжелую работу по резанию. Этот дисбаланс вызывает преждевременный износ кромок и оставляет ужасный вид обработанных деталей.

При оценке производителей следуйте этим важным критериям:

1. Запросить характеристики пайки: отбраковывать биты, в которых отсутствуют амортизирующие сплавы с тремя фольгами.

2. Подтвердите микрозернистый состав: убедитесь, что карбид выдерживает воздействие агрессивных композитных смол.

3. Требуйте низких допусков на биение: поддерживайте TIR ниже 0,002 дюйма для обеспечения идеально равномерного износа.

4. Проверка отчетов о динамической балансировке: предотвращение критического повреждения шпинделя на высоких скоростях.

Наконец, убедитесь, что производитель указывает динамическую балансировку. Большинство шпинделей с ЧПУ работают со скоростью от 18 000 до 24 000 об/мин. Несбалансированный инструмент на таких скоростях создает катастрофические гармонические вибрации. Динамическая балансировка удаляет микроскопические количества стали из корпуса инструмента. Этот процесс обеспечивает идеально плавное вращение, защищая дорогие подшипники шпинделя от преждевременного выхода из строя.

Заключение

Внедрение специализированных инструментов коренным образом меняет высокопроизводительные производственные процессы. Стружколомная фреза TCT с 3 канавками служит отличным решением для загруженных столярных мастерских и фрезеровщиков композитов. При этом приоритет отдается быстрому и агрессивному удалению материала и исключительной долговечности инструмента, а не сверхтонким чистовым проходам. Вы получаете ударопрочность гибкого стального корпуса наряду с агрессивной режущей способностью сегментированного твердого сплава.

Примите четкие меры по оптимизации ежедневного производства уже сегодня. Проверяйте текущий уровень брака, отслеживайте ежемесячные затраты на замену инструмента и внимательно проверяйте параметры подачи программного обеспечения ЧПУ. Рассчитайте текущую нагрузку на стружку, чтобы выявить проблемы с неэффективным трением. Проверьте динамически сбалансированный паяный резак с тремя фольгами на самых абразивных листах МДФ или меламина. Измерение точной разницы производительности на ваших собственных машинах определит, принесет ли эта структурная модернизация положительную окупаемость инвестиций для вашей конкретной производственной линии.

Часто задаваемые вопросы

Вопрос: Можно ли перезаточить стружколому биту TCT?

О: Да, но эту задачу должны выполнять только профессиональные шлифовальные службы. Сложный профиль стружколома, расположенного в шахматном порядке, необходимо точно выдерживать во время заточки. Шлифование неизбежно несколько уменьшает общий диаметр инструмента. Прежде чем приступать к изготовлению деталей, вы должны точно измерить новый диаметр и ввести корректировки компенсации траектории инструмента в программное обеспечение CAM.

Вопрос: Какова рекомендуемая частота вращения фрезы tct с 3-мя канавками?

О: Оптимальная частота вращения полностью зависит от конкретного диаметра инструмента и плотности материала. Обычно рабочие скорости находятся в диапазоне от 16 000 до 20 000 об/мин. Никогда не следует угадывать настройки вашей машины. Всегда рассчитывайте точную частоту вращения на основе целевой нагрузки стружки, необходимой для вашего конкретного материала, чтобы предотвратить опасное перегрев.

Вопрос: Почему для стружколомания лучше выбирать прямое сверло, а не спиральное с восходящим или нисходящим нарезом?

Ответ: Производство и покупка прямых конфигураций TCT обходятся значительно дешевле, чем цельнотвердосплавные спирали. Они обеспечивают абсолютно нейтральное режущее действие. Эта нейтральная геометрия предотвращает подъем тонких заготовок, в отличие от агрессивных спиралей с восходящей резкой. Это также позволяет избежать попадания пыли в дно вырезанного канала, в отличие от спиралей, вырезанных вниз. Они остаются очень универсальными для сквозных резов.
