Обработка липких цветных металлов на высоких скоростях представляет собой целый ряд проблем. Алюминиевые сплавы, такие как 6061 и 7075, известны тем, что вызывают наросты на кромке (BUE) и плохой отвод стружки во время агрессивных циклов резания. Эти проблемы постоянно портят качество поверхности и приводят к преждевременной замене инструмента. Производителям требуется надежное трибологическое решение. Вам нужен вариант, устраняющий разрыв между стандартным полированным твердосплавным инструментом и сверхдорогим инструментом из поликристаллического алмаза (PCD). Алмазоподобный углерод (DLC) органично заполняет именно эту пустоту. Это руководство предназначено специально для владельцев цехов с ЧПУ, инженеров-технологов и станочников. Мы поможем вам правильно оценить инвестиции в современную оснастку. Вы узнаете, приводит ли высокая цена на фрезу из алюминия с dlc-покрытием к оправданному снижению стоимости детали и минимизации дорогостоящих простоев станка.
Снижение трения: покрытия DLC имеют исключительно низкий коэффициент трения (часто <0,1), активно предотвращая образование стружки при обработке мягких цветных металлов.
Увеличенный срок службы инструмента. Высокая твердость поверхности (до 80–90 ГПа для некоторых DLC ta-C) защищает твердосплавную основу, продлевая срок службы инструмента в 3–10 раз по сравнению с инструментами без покрытия.
Обработка поверхности: обеспечивает почти зеркальную отделку алюминиевых деталей, часто устраняя необходимость в операциях вторичной полировки.
Порог окупаемости инвестиций: лучше всего подходит для крупносерийного производства, механической обработки или производства аэрокосмических/медицинских компонентов с жесткими допусками, где простои из-за смены инструмента обходятся дорого.
Алюминий обладает относительно низкой температурой плавления и невероятно высокой пластичностью. Когда вы обрабатываете его с высокой скоростью съема материала (MRR), сильное давление и трение вызывают значительное нагревание в зоне резания. Эта среда вызывает временное размягчение алюминия. Затем он приваривается непосредственно к режущей кромке инструмента. Профессионалы отрасли называют это явление «Built-Up Edge» или BUE. Как только BUE начинается, это создает эффект каскадного сбоя.
Стоимость BUE серьезно влияет на прибыльность магазина. По мере накопления материала на канавке инструмент теряет свою первоначальную острую геометрию. Резак начинает рвать материал, а не аккуратно его резать. Это разрывающее действие немедленно ухудшает качество поверхности. Детали не проходят проверку качества из-за неприемлемого среднего значения шероховатости (Ra). Кроме того, наросты изменяют эффективный диаметр инструмента. В конечном итоге вы производите детали, выходящие за пределы допусков. Со временем свариваемый материал отрывается. Когда он отрывается, он часто забирает с собой микроскопический кусочек твердосплавной кромки. Это приводит к преждевременному выходу инструмента из строя и полной остановке производства.
Традиционные инструментальные решения с трудом решают эту конкретную проблему. Стандартные покрытия инструментов, такие как нитрид титана-алюминия (TiAlN) или нитрид алюминия-титана (AlTiN), исключительно хорошо работают со сталью. Однако они с треском проваливаются при работе с алюминием. Эти стандартные покрытия содержат алюминий. Следовательно, они обладают сильным химическим сродством к алюминиевым заготовкам. Нанесение покрытия на основе алюминия на алюминиевую деталь фактически усугубляет проблему прилипания. Материал заготовки прочно сцепляется с покрытием. Эта реальность вынуждает машинистов полностью искать альтернативные способы обработки поверхности.
Чтобы понять решение, мы должны взглянуть на физические свойства алмазоподобного углерода. DLC представляет собой аморфный углеродный материал. Он уникальным образом сочетает в себе два различных типа атомных связей. Оно содержит графитовые связи sp2, которые обеспечивают исключительную смазывающую способность. В то же время он содержит алмазные связи sp3, которые обеспечивают чрезвычайную твердость. Эта двойная атомная структура делает фрезу с алмазоподобным покрытием абсолютным лидером в обрабатывающей промышленности.
Основным трибологическим преимуществом DLC является его функция постоянной сухой смазки. Покрытие обеспечивает удивительно низкий коэффициент трения. Обычно он составляет менее 0,1 по отношению к большинству цветных металлов. Поскольку поверхность очень гладкая, алюминиевая стружка просто скользит вверх по канавке. Они быстро покидают зону резания, не прилипая к поверхности инструмента. Эта плавная эвакуация значительно снижает общие силы резания. При переходе на эту технологию вы заметите заметное снижение нагрузки на шпиндель. Машина работает менее интенсивно, чтобы удалить тот же объем материала.
Управление температурным режимом также значительно улучшается. Трение генерирует тепло. Нейтрализуя трение, DLC сводит к минимуму выделение тепла в зоне сдвига. Более прохладная среда резания сохраняет стабильность размеров как фрезерного инструмента для цветных металлов, так и заготовки. Алюминий быстро расширяется при нагревании. Если во время обработки деталь станет слишком горячей, она сожмется после того, как вы вытащите ее из тисков. Это тепловое расширение приводит к выходу критических размеров за пределы допуска. DLC предотвращает этот тепловой дрейф. Вы сохраняете точный контроль над своей геометрией от первой части до последней.
Выбор подходящего инструмента — это больше, чем просто выбор конкретного покрытия. Основа, лежащая в основе, имеет огромное значение. Твердосплавная основа с субмикронным зерном абсолютно обязательна. DLC образует сверхтвердый, несколько хрупкий слой. Если основной карбид прогибается или скалывается, покрытие немедленно разрушается. Высококачественный субмикронный карбид обеспечивает жесткую поддержку сжатия, необходимую для поддержания слоя DLC во время агрессивной резки.
Геометрия инструмента играет не менее важную роль при обработке цветных металлов. Подсчет флейт требует тщательного рассмотрения. Трехзубая алюминиевая фреза сегодня представляет собой отраслевой стандарт для большинства операций с ЧПУ. Инструменты с двумя канавками обеспечивают большой зазор от стружки, но им недостает прочности сердцевины. Инструменты с четырьмя канавками исключительно прочны, но ограничивают эвакуацию стружки при работе с липкими материалами. Конструкция с тремя канавками идеально сочетает в себе жесткость сердечника с достаточным объемом стружкоприемника. Углы спирали также требуют внимания. Угол спирали от 35° до 45° эффективно поднимает стружку вверх и из глубоких карманов.

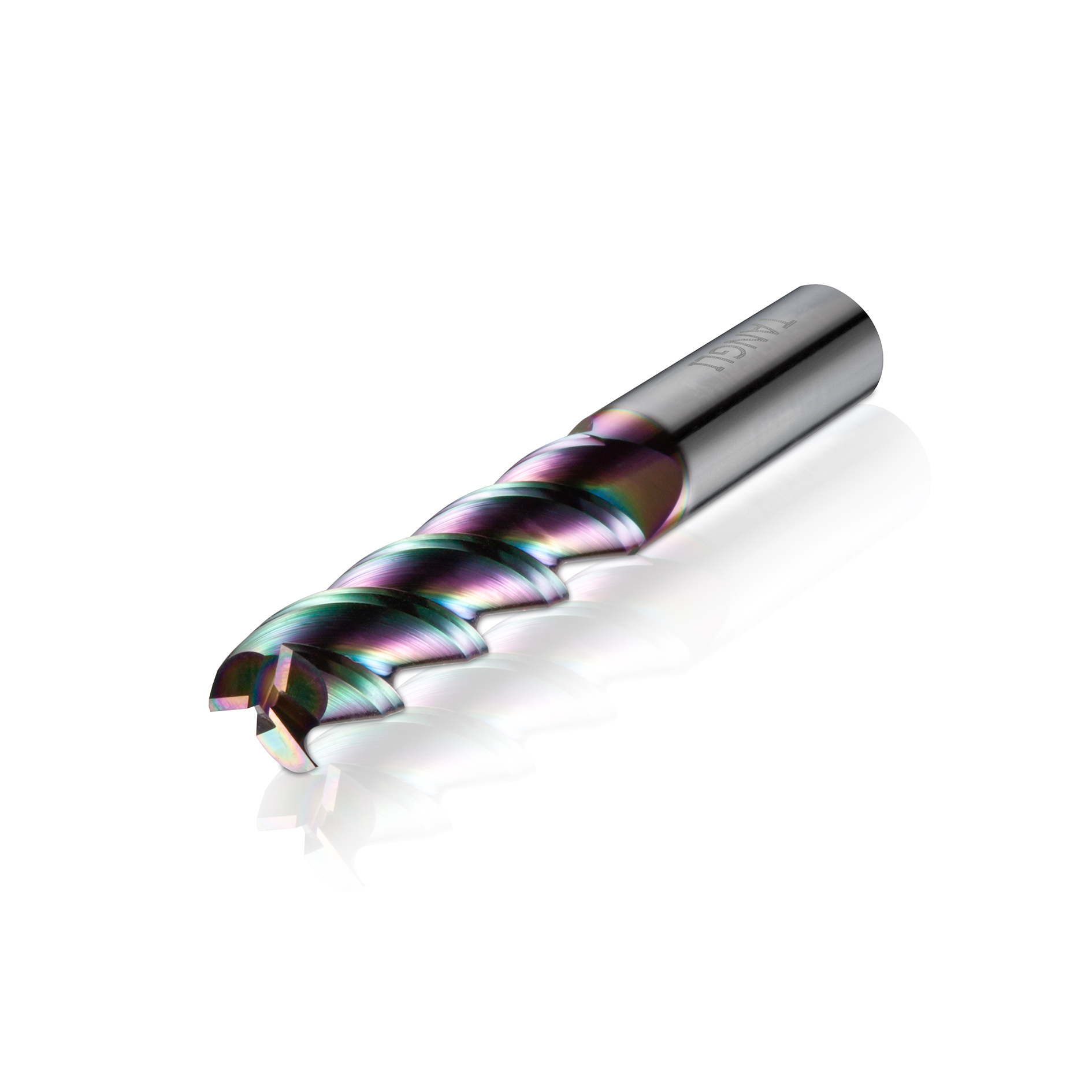

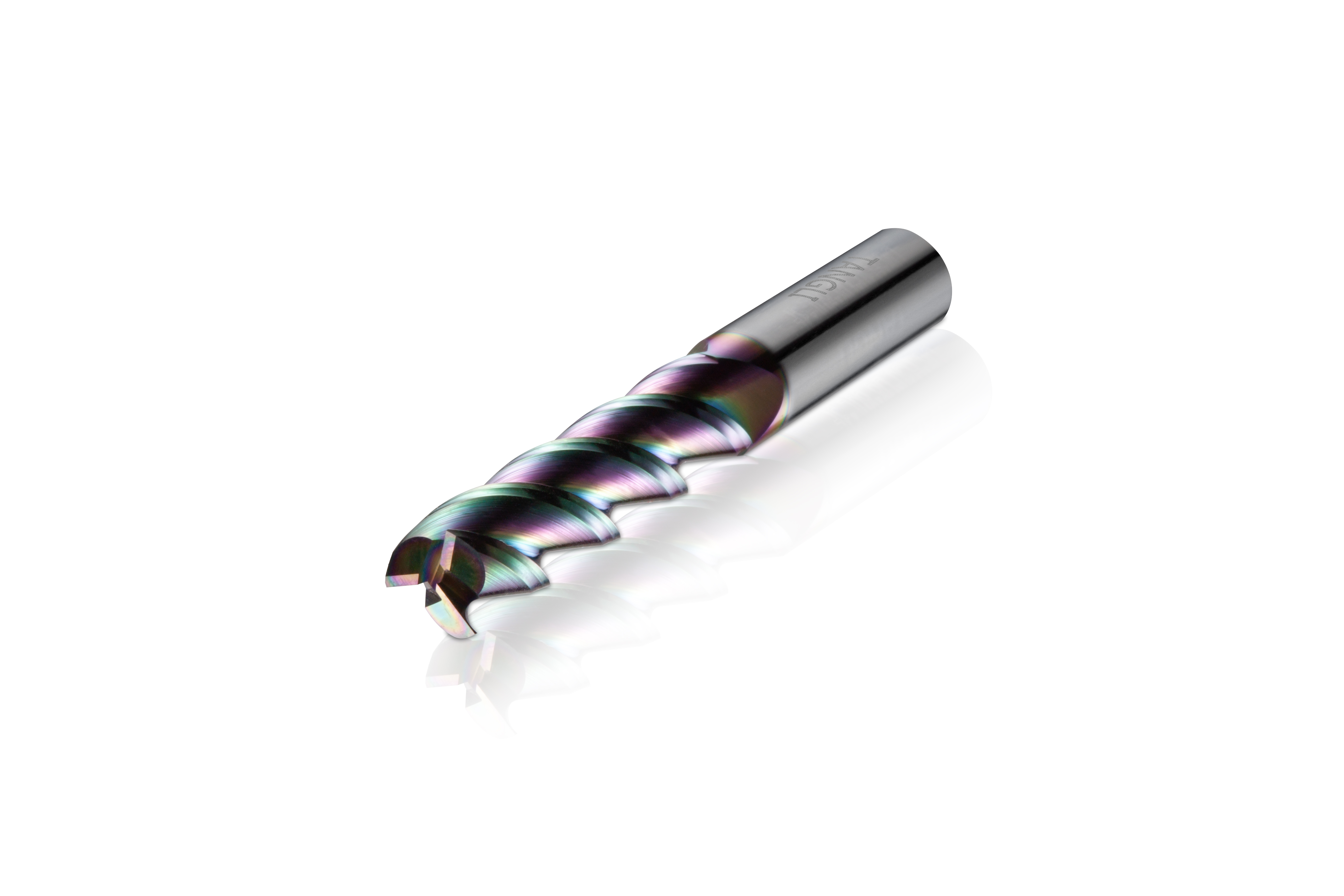

Адгезия и толщина покрытия определяют срок службы концевой фрезы с DLC-покрытием . Плохая адгезия приводит к быстрому расслоению. Покрытие практически отслаивается от инструмента. Производители премиум-класса используют специальные методы подготовки кромок перед наплавкой. Они также сохраняют покрытие исключительно тонким, обычно от 1 до 3 микрон. Толстое покрытие закругляет режущую кромку. При обработке алюминия вам понадобится бритвенно-острая кромка, чтобы аккуратно срезать материал. Тонкое напыление сохраняет эту критическую резкость.
Машинистам также приходится выбирать между стандартными концевыми фрезами и специализированными профильными инструментами. Стандартные концевые фрезы с квадратным или сферическим концом прекрасно справляются с основной обработкой карманов и обточкой. Однако для сложной экструзии часто требуется специальный резак для алюминиевого профиля . Профильные фрезы точно повторяют контуры индивидуальных профилей. Они сокращают время цикла, вырезая сложные формы за один проход, вместо того, чтобы полагаться на сложные процедуры 3D-поверхности.
Особенность | Стандартный твердый сплав без покрытия | Типичное DLC-покрытие | Влияние на обработку |
|---|---|---|---|
Коэффициент трения | от ~0,4 до 0,5 | <0,1 | Устраняет сварку стружки |
Твердость поверхности | 1500–1800 ВН | 4000–8000 ВН | Устойчив к абразивному износу |
Толщина покрытия | Н/Д | 1–3 микрона | Сохраняет остроту режущей кромки |
Идеальное применение | Прототипирование, пластик | Крупносерийный алюминий, латунь | Максимизирует пределы непрерывного производства |
Инвестиции в современные инструменты требуют соответствующих обновлений параметров обработки. Вы не можете использовать эти фрезы, используя старые, консервативные скорости подачи. Чтобы реализовать истинные финансовые выгоды от DLC, программисты должны увеличить нагрузку на поверхность (SFM) и стружку по сравнению с теми, которые используются для твердого сплава без покрытия. Слишком медленное их выполнение растрачивает их огромный потенциал. Это также увеличивает риск трения, а не пореза, что приводит к преждевременному затуплению инструмента.
Чтобы максимизировать успех, примите во внимание следующие правила реализации:
Оптимизируйте скорость и подачу. Увеличьте число оборотов в минуту, чтобы достичь максимального значения SFM, рекомендованного производителем инструмента. Не стесняйтесь увеличивать скорость подачи, чтобы поддерживать правильную загрузку стружки.
Пересмотрите стратегии подачи СОЖ: DLC превосходно работает в условиях минимального количества смазки (MQL). Часто вы можете полностью исключить грязную охлаждающую жидкость. Покрытие действует как собственная смазка. Если вы выполняете обработку глубоких отверстий, вам все равно может потребоваться продувка воздухом или легкая охлаждающая жидкость для физического удаления стружки из полости.
Проверяйте жесткость настройки: никогда не используйте инструменты премиум-класса в небрежных настройках. Убедитесь, что держатели инструментов имеют минимальное биение (менее 0,0002 дюйма). Убедитесь, что ваш рабочий захват надежно зажимает деталь. Сверхтвердое углеродное покрытие очень чувствительно к микросколам при сильной вибрации или вибрации.
Соблюдайте ограничения по материалам: держите эти фрезы строго подальше от черных металлов. Обработка стали, нержавеющей стали или железа приведет к быстрой термической деградации углеродного слоя. Высокие температуры заставляют углерод диффундировать непосредственно в железо. Эта химическая реакция удаляет покрытие за считанные секунды, портя дорогой инструмент.
Многие менеджеры магазинов колеблются, когда видят заказ на закупку современных покрытий. Прозрачная разбивка проясняет логику. Первоначальная стоимость приобретения инструмента обычно на 30–50 % выше, чем у эквивалента без покрытия. Однако вы должны оценить стоимость детали (CPP). Экономия достигается за счет значительного увеличения срока службы инструмента. Если инструмент с покрытием стоит на 50 % дороже, но служит на 400 % дольше, финансовое решение становится очевидным. Ежегодно вы покупаете меньше инструментов.
Вы также экономите деньги, сокращая время простоя машины. Каждый раз, когда станок останавливает цикл, чтобы заменить затупившуюся концевую фрезу, вы теряете время шпинделя. В автоматизированных или отключенных от освещения производственных средах непредвиденный отказ инструмента разрушает всю производственную смену. DLC обеспечивает предсказуемость. Вы точно знаете, сколько часов проживет катер.
Прежде чем внедрять технологию во всем цехе, ознакомьтесь с этими критериями успеха:
Вы в настоящее время используете графики производства больших объемов?
Вы постоянно не проходите проверку качества поверхности, используя инструменты без покрытия?
Действительно ли время простоя при смене инструмента снижает вашу прибыль?
Вы обрабатываете высокоабразивные цветные металлы, например, литой алюминий с высоким содержанием кремния?
Если вы ответили утвердительно на эти вопросы, начните контролируемый тест. Рекомендую начать с ограниченного тиража от 5 до 10 деталей. На этом этапе тестирования тщательно задокументируйте нагрузку на шпиндель системы ЧПУ. Измерьте шероховатость поверхности (Ra) готовых компонентов. Осмотрите износ инструмента под микроскопом. Сравните эти показатели непосредственно с базовой производительностью без покрытия. Как только данные подтвердят снижение стоимости детали, масштабируйте внедрение на остальную часть цеха.
Инвестиции в передовые инструменты требуют объективных решений, основанных на данных. Хотя резцы с DLC-покрытием не являются строго необходимыми для простых прототипов или мелкосерийных работ с жесткими допусками, они остаются расчетным и необходимым обновлением для высокоэффективного производства цветных металлов. Они решают постоянные проблемы, связанные с застроенной кромкой, непредсказуемым сроком службы инструмента и бракованной отделкой поверхности. Они превращают сложные алюминиевые сплавы в очень предсказуемые и управляемые материалы.
Примите меры, оценив свои текущие самые объемные заказы на алюминий. Выявите узкие места, вызванные плохой эвакуацией стружки или быстрым износом инструмента. Попросите свою команду инженеров проконсультироваться напрямую с поставщиком инструментов. Они помогут вам подобрать конкретный тип DLC — например, гидрогенизированный аморфный углерод или тетраэдрический аморфный углерод (ta-C) — в соответствии с маркой вашего материала. Использование правильного химического состава покрытия гарантирует максимальную окупаемость инвестиций и поддержание прибыльной работы шпинделей.
О: Нет. При высоких температурах углерод в DLC-покрытии диффундирует непосредственно в железо. Эта химическая реакция быстро стирает покрытие и портит инструмент. Это фрезерный инструмент для цветных металлов, предназначенный для алюминия, латуни, меди и пластика.
Ответ: ZrN — превосходное и экономичное покрытие для обычных работ по алюминию. Однако DLC обеспечивает значительно более высокую твердость и гораздо более низкий коэффициент трения. Это обеспечивает более длительный срок службы инструмента при обработке высокоабразивных сплавов, таких как литой алюминий с высоким содержанием кремния.
Ответ: Трехзубая мельница обеспечивает лучший баланс и более высокую подачу. Двухзубая канавка обеспечивает максимальный зазор для стружки. Современные высокопроизводительные инструменты DLC с 3 канавками оснащены специально разработанными канавками, которые эффективно балансируют зазор и жесткость, что делает их превосходными как для прорезания пазов, так и для профилирования.
О: Несмотря на то, что покрытие допускает агрессивную сухую обработку или обработку с минимальным количеством смазки (MQL), иногда рекомендуется использовать проточную СОЖ. При обработке глубоких карманов необходима струя жидкости или сильная струя воздуха, чтобы смыть стружку и предотвратить повторную резку, хотя само покрытие предотвращает приваривание стружки.
